Модульные насосные станции
от 100 000 руб. за м²

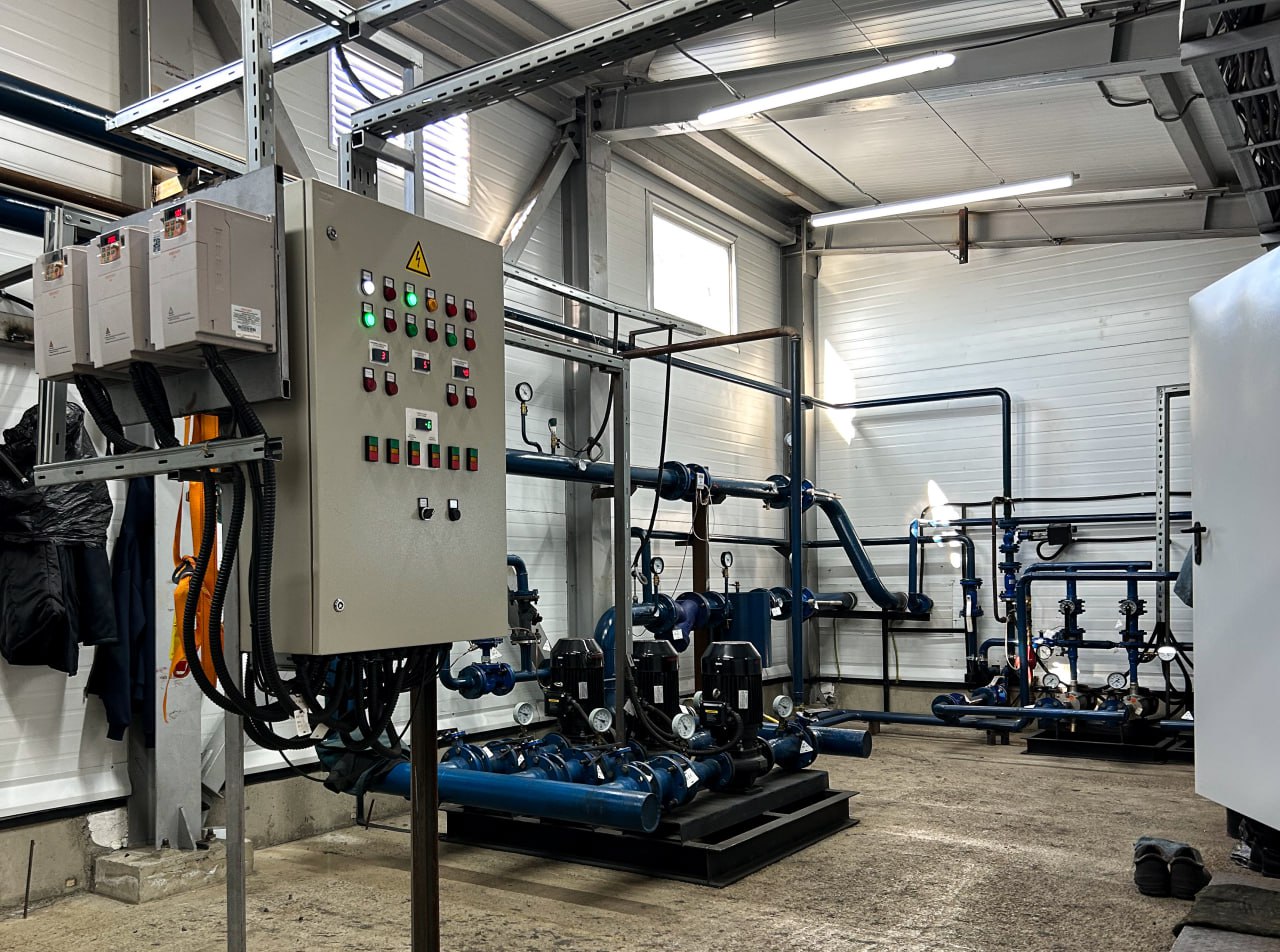

Модульные насосные станции — блочно-модульные здания заводской готовности с насосным оборудованием, трубопроводной обвязкой, автоматикой и системами отопления для перекачки воды, нефтепродуктов, химических жидкостей. СЗСМ проектирует и изготавливает модульные насосные станции производительностью по техническому заданию с быстрым вводом, телеметрией и контролем НК сварки за 30–80 дней.
Типы насосных станций
Дополнительные опции
| Опция | Описание |
| Резервирование N+1 | Установка дополнительного насоса; при выходе одного из строя остальные обеспечивают 100 % производительности. |
| ЧРП (частотные преобразователи) | Регулирование скорости вращения насосов; плавный пуск, экономия электроэнергии до 40 %. |
| Теплоизоляция трубопроводов | Изоляция минеральной ватой 50–100 мм с защитным кожухом; предотвращение замерзания и конденсата. |
| Противоразливные ванны | Стальные поддоны объёмом 110 % от объёма оборудования; сбор протечек, предотвращение загрязнения грунта. |
| Телеметрия | Удалённый мониторинг параметров работы насосов; передача данных на диспетчерский пункт через GSM/интернет. |
| Дизельный резервный насос | Пожарный насос с дизельным приводом; автоматический запуск при отключении электричества. |
| Системы пожаротушения | Автоматическое пожаротушение для насосных нефтепродуктов; порошковые или газовые установки. |
| Взрывозащищённое исполнение | Оборудование в исполнении 1ExdIICT6 для насосных легковоспламеняющихся жидкостей. |
| Системы безопасности | Пожарная сигнализация, газоанализаторы для взрывоопасных зон, видеонаблюдение, СКУД. |
| Резервуары запаса | Ёмкости для создания запаса воды и реагентов объёмом 1–50 м³; с датчиками уровня. |
| Системы промывки | Автоматическая промывка насосов и трубопроводов для канализационных станций; предотвращение засоров. |
| Измельчители | Измельчители твёрдых включений для канализационных насосных; защита насосов от повреждений. |
Преимущества модульных насосных станций от СЗСМ
Особенности эксплуатации модульных насосных станций
| Параметр | Описание |
| Резервирование N+1 | Для насосных водоснабжения обеспечивает бесперебойную подачу воды при ремонте одного насоса; автоматическое переключение за 3–5 секунд. |
| ЧРП с плавным пуском | Снижают пусковые токи в 3–5 раз; исключают гидроудары в трубопроводах, продлевают срок службы насосов. |
| Телеметрия | Через GSM-модем передаёт данные о работе насосов, давлении и расходе на диспетчерский пункт; архив данных за 12 месяцев. |
| SMS-оповещение | При авариях отправляет сообщения ответственным лицам; коды событий — отключение насоса, низкое давление, перегрев двигателя. |
| Противоразливные ванны | Из стали толщиной 4–6 мм с антикоррозионным покрытием; слив через запорный кран в аварийную ёмкость. |
| Теплоизоляция трубопроводов | Минеральная вата 50–100 мм с защитным кожухом из оцинкованной стали; предотвращает замерзание при –45 °C. |
| Отопление | Электроконвекторы с терморегуляторами поддерживают температуру +5…+15 °C; автоматическое включение при понижении температуры. |
| Вентиляция | С рекуперацией тепла обеспечивает 3–5-кратный воздухообмен; удаляет влагу, предотвращает конденсат на оборудовании. |
| Взрывозащищённое исполнение | Для насосных нефтепродуктов включает электрооборудование 1ExdIICT6, вентиляцию с взрывозащитой и газоанализаторы. |
| Газоанализаторы | Контролируют концентрацию паров нефтепродуктов; при превышении ПДК автоматически отключают насосы и включают аварийную вентиляцию. |
| Дизельный резервный насос | Для пожаротушения запускается автоматически при отключении электричества; время запуска 15–30 секунд. |
| Системы промывки | Канализационных насосов включаются автоматически после каждого цикла; предотвращают засоры, продлевают срок службы на 30–40 %. |
| Измельчители | Для канализационных насосных измельчают твёрдые включения до 10–15 мм; защищают насосы от повреждений тряпками и пакетами. |
| Контроль НК сварных швов | Для трубопроводов нефтепродуктов выполняется на 100 %; протоколы ультразвукового контроля для регистрации в Ростехнадзоре. |
| Автоматика управления | Контроллер обеспечивает чередование насосов; равномерный износ оборудования, продление межремонтного периода. |
| Манометры с электроконтактами | На всасывающих и напорных линиях контролируют давление; защита насосов от сухого хода и перегрузки. |
| Расходомеры | Электромагнитные или ультразвуковые измеряют производительность с точностью ±2 %; учёт перекачанных объёмов для коммерческих расчётов. |
| Обратные клапаны | На напорных линиях предотвращают обратный ток жидкости при остановке насоса; исключают гидроудары. |
| Фильтры-грязевики | На всасывающих линиях задерживают механические примеси; защищают насосы от абразивного износа. |
| Датчики вибрации | На насосах контролируют техническое состояние; предупреждают о необходимости замены подшипников и балансировки роторов. |
| Освещение с датчиками движения | Автоматически включается при входе персонала; экономия электроэнергии до 50 %. |
| Аварийное освещение | От аккумуляторов обеспечивает освещение при отключении электричества; время работы 1–3 часа. |
Требуется модульная насосная станция для вашего объекта?
Характеристики
| Параметр | Описание |
|---|---|
| Производительность | По техническому заданию (10–1000 м³/ч) |
| Напор | По ТЗ (10–200 м) |
| Температура эксплуатации | –45…+45 °C |
| Каркас | Сварная сталь, антикоррозионная окраска |
| Ограждение | Сэндвич-панель 100–150 мм, λ = 0,038 Вт/м·К |
| Фундамент | Рамное основание или сваи |
| Площадь | От 15 до 100 м² |
| Скорость изготовления | Станция 2 насоса — 30–60 дней |
Состав / Комплектация
| Насосное оборудование | центробежные, консольные, погружные или винтовые насосы по назначению; электродвигатели 0,5–200 кВт |
| Трубопроводная обвязка | всасывающие и напорные трубопроводы из стали или нержавейки; запорная арматура, обратные клапаны, фильтры |
| Запорная арматура | задвижки, затворы, шаровые краны с электроприводами или ручным управлением; фланцевые соединения |
| Контрольно-измерительные приборы | манометры, расходомеры, датчики давления, уровня, температуры; передача данных на щит автоматики |
| Автоматика управления | шкаф управления с контроллером, пускателями, защитами; автоматическое управление насосами по уровню, давлению |
| Частотные преобразователи (ЧРП) | регулирование производительности насосов 20–100 %; экономия электроэнергии до 40 % |
| Система отопления | электроконвекторы или водяное отопление от внешней котельной; поддержание температуры +5…+15 °C |
| Вентиляция | приточно-вытяжная вентиляция с рекуперацией тепла; 3–5 кратный воздухообмен для удаления влаги |
| Освещение | светодиодные светильники с датчиками движения; аварийное освещение от аккумуляторов |
| Противоразливные ванны | стальные поддоны под насосами для сбора протечек; объём 110 % от объёма наибольшего насоса |
| Телеметрия | GSM-модем или интернет-канал для передачи данных на диспетчерский пункт; SMS-оповещение об авариях |
Область применения
Нефтегазовая промышленность
месторождения, нефтебазы — насосные перекачки нефти, нефтепродуктов, подтоварной воды
Водоснабжение и водоотведение
водозаборы, очистные сооружения — насосные подачи воды, канализационные насосные станции
Энергетика
ТЭЦ, котельные — насосные сетевой воды, подпитки, химводоочистки
Производственные предприятия
заводы, цеха — насосные оборотного водоснабжения, технологических жидкостей
ЖКХ
котельные, тепловые пункты — насосные отопления, ГВС, подпитки
Горнодобывающая отрасль
карьеры, фабрики — насосные шахтных вод, пульпы, реагентов
Этапы проектирования / строительства
Получаем техзадание
производительность, напор, перекачиваемая среда, температура, режим работы; расчёт за 1–2 дня.
Проектируем
гидравлический расчёт, подбор насосов и арматуры, схемы обвязки и автоматики; 15–30 дней.
Изготавливаем модуль
сборка каркаса здания, монтаж сэндвич-панелей, установка оборудования на заводе; 30–60 дней.
Комплектуем оборудование
насосы, трубопроводы, арматура, КИП, автоматика, ЧРП, противоразливные ванны, системы безопасности.
Контроль НК сварки
ультразвуковой контроль сварных швов трубопроводов для нефтепродуктов, химикатов; протоколы для Ростехнадзора.
Доставляем
в Красноярск или по РФ автотранспортом; станция в собранном виде или секциями.
Монтируем на объекте
установка на фундамент, подключение внешних трубопроводов, электроснабжения; 5–15 дней.
Пусконаладка
гидравлические испытания трубопроводов, настройка автоматики, регулировка ЧРП, проверка систем безопасности.
Сдаём «под ключ»
передача паспортов насосов, протоколов НК, инструкций по эксплуатации, графика технического обслуживания.
