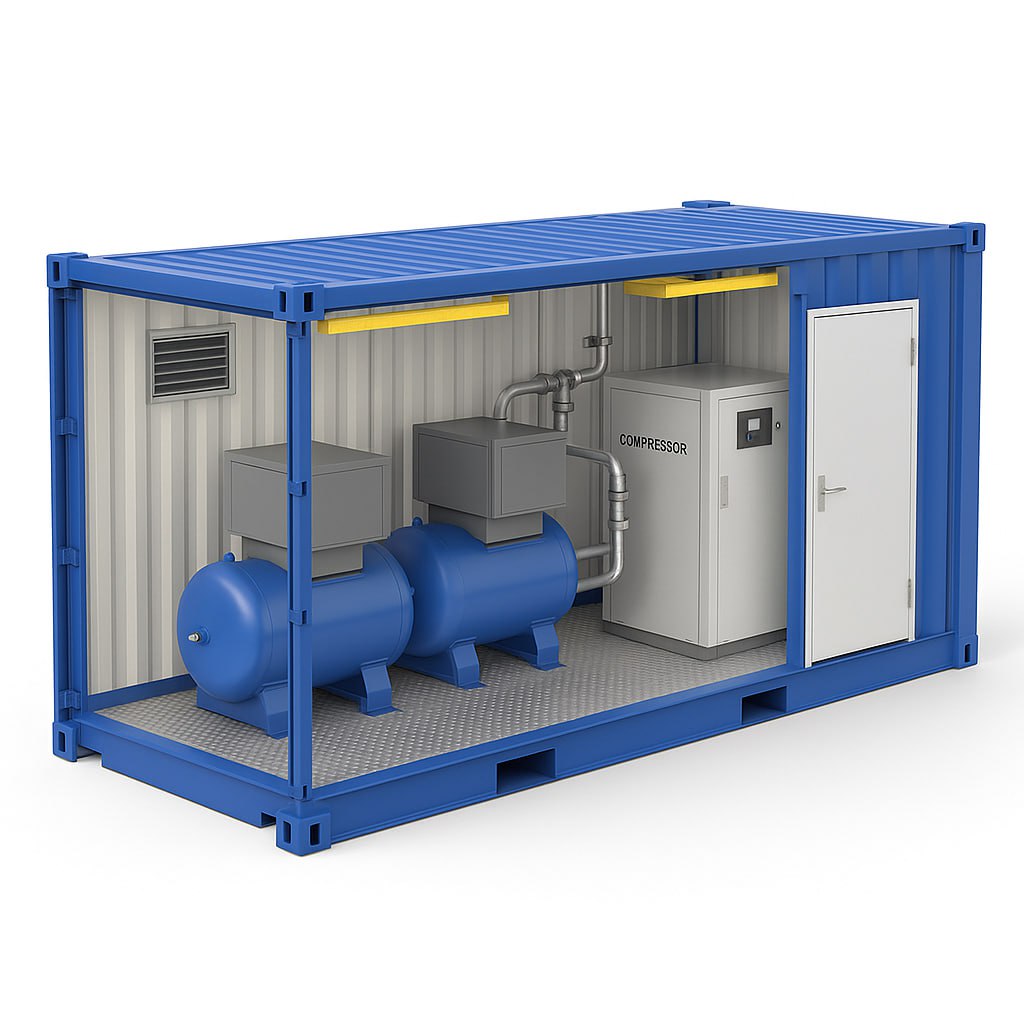

Компрессорные и азотные станции
.jpg)
от 100 000 руб. за м²
Компрессорные и азотные станции — блочно-контейнерные установки заводской готовности для производства сжатого воздуха, азота для буровых, систем поддержания пластового давления (ППД) с осушкой и шумоглушением. СЗСМ проектирует и производит компрессорные и азотные станции производительностью 5–100 м³/мин за 40–70 дней.
Типы компрессорных и азотных станций
Дополнительные опции
| Опция | Описание |
| Газоудаление усиленное | Вытяжная вентиляция с газоанализаторами масляного тумана; автоматическое включение при превышении ПДК. |
| Пожарная сигнализация адресная | Система с адресными извещателями; точное определение места возгорания. |
| Системы пожаротушения | Автоматические порошковые или газовые установки; тушение за 10–30 секунд без повреждения оборудования. |
| Двери аварийные с подогревом | Двери с электрообогревом для предотвращения обледенения; работа при –60 °C. |
| Подиумы с виброизоляцией | Виброопоры с коэффициентом гашения 90–95 %; уровень вибрации ≤ 3 мм/с. |
| Частотные преобразователи | Регулирование производительности компрессоров 20–100 %; экономия электроэнергии до 35 %. |
| Рекуперация тепла | Использование тепла от компрессоров для отопления помещений; экономия энергии до 90 %. |
| Удалённый мониторинг | GSM-модем или интернет-канал для передачи данных; SMS-оповещение об авариях. |
| Компрессоры высокого давления | Поршневые компрессоры для сжатия газа до 200 бар; для систем ППД и газлифта. |
| Азотные генераторы повышенной чистоты | PSA-генераторы с чистотой азота 99,9–99,999 %; для инертизации и продувки трубопроводов. |
| Буферные ёмкости азота | Ресиверы объёмом 5–50 м³ для накопления азота; обеспечение пиковых расходов. |
| Компрессоры бустерные | Дожимные компрессоры для повышения давления азота до 200–300 бар. |
| Системы безопасности усиленные | Газоанализаторы кислорода в азоте; предотвращение подачи воздуха вместо азота. |
Преимущества компрессорных и азотных станций от СЗСМ
Особенности эксплуатации
| Параметр | Описание |
| Компрессорные воздушные | Винтовые компрессоры производительностью 5–50 м³/мин, давлением 7–16 бар; для буровых установок. |
| Компрессорные газовые | Поршневые компрессоры для сжатия ПНГ до 100–200 бар; для закачки в пласт в системах ППД. |
| Азотные мембранные станции | Производительность 10–100 м³/ч с чистотой азота 95–99 %; для продувки трубопроводов и инертизации. |
| Азотные PSA-станции | Производительность 50–500 м³/ч с чистотой азота 99–99,999 %; для бурения и глушения скважин. |
| Осушители рефрижераторные | Снижают точку росы до +3 °C; достаточно для 90 % применений на буровых. |
| Осушители адсорбционные | Снижают точку росы до –40…–70 °C; для КИПиА и пневмоинструмента при –45 °C. |
| Фильтры класса 1 | По ISO 8573-1 удаляют частицы > 0,01 мкм и масло до 0,01 мг/м³. |
| Шумоглушение | Акустические кожухи снижают уровень шума на 20–30 дБ(А); суммарно до ≤ 75 дБ(А) на расстоянии 1 м. |
| Ресиверы | Объём 1–10 м³; сглаживают пульсации давления и создают запас сжатого воздуха на 3–10 минут. |
| Генераторы азота мембранные | С полыми волокнами; разделение воздуха на азот и обогащённый кислородом поток. |
| Генераторы азота PSA | С молекулярными ситами; адсорбция кислорода, углекислого газа и паров воды из воздуха. |
| Автоматика | Контроллеры регулируют производительность под текущее потребление; включение и отключение компрессоров по давлению. |
| Частотные преобразователи | Регулируют скорость вращения компрессоров 20–100 %; экономия электроэнергии до 35 %. |
| Рекуперация тепла | Утилизация до 90 % энергии; нагрев воды до +60 °C или воздуха для отопления контейнера. |
| Удалённый мониторинг | Передача данных о давлении, производительности, температуре и моточасах; планирование техобслуживания. |
| SMS-оповещение | Сообщения об отключении компрессора, низком давлении и перегреве; коды событий. |
| Газоудаление | Вытяжные вентиляторы 3000–10 000 м³/ч; удаление масляного тумана и тепла от компрессоров. |
| Пожарная сигнализация | Дымовые извещатели в контейнере; автоматическое отключение компрессоров и включение аварийной вентиляции. |
| Двери аварийные | С подсветкой и знаками эвакуации; ручки с внутренней стороны открываются без ключа. |
| Подиумы агрегатов | Стальные рамы с виброопорами; изоляция вибраций от компрессоров, насосов и вентиляторов. |
| Системы пожаротушения | Порошковые автоматические; срабатывание при температуре > +70 °C или задымлении. |
| Компрессоры высокого давления | Поршневые 3–5 ступеней сжатия для давления 100–200 бар; промежуточное охлаждение. |
| Буферные ёмкости азота | Объём 5–50 м³ под давлением 10–40 бар; обеспечение пиковых расходов при глушении скважин. |
| Компрессоры бустерные | Дожатие азота с 10–40 бар до 200–300 бар; заправка баллонов и закачка в скважины. |
| Газоанализаторы кислорода в азоте | Контроль чистоты; предотвращение подачи воздуха вместо азота при неисправности генератора. |
| Установка контейнера | На бетонные блоки или свайный фундамент; не требуется капитальное основание, возможна перестановка. |
| Срок службы | 15–20 лет при регулярном техническом обслуживании; замена компрессоров без демонтажа контейнера. |
Требуются компрессорные или азотные станции для вашей буровой?
Характеристики
| Параметр | Описание |
|---|---|
| Производительность воздуха | 5–50 м³/мин |
| Производительность азота | 10–500 м³/ч |
| Давление воздуха | 7–16 бар |
| Давление газа (ППД) | 100–200 бар |
| Чистота азота | 95–99,999 % |
| Температура эксплуатации | –45…+45 °C |
| Контейнер | 20 или 40 футов (6 или 12 м) |
| Уровень шума | ≤ 75 дБ(А) на расстоянии 1 м |
| Скорость изготовления | Станция — 40–60 дней |
Состав / Комплектация
| Контейнер утеплённый | контейнер 20/40 футов с сэндвич-панелями 80–120 мм; эксплуатация при –45…+45 °C |
| Компрессоры | винтовые маслозаполненные компрессоры для воздуха; поршневые или винтовые для газа; мощность 15–250 кВт |
| Осушители | рефрижераторные осушители для точки росы +3 °C; адсорбционные для точки росы –40…–70 °C |
| Фильтры | фильтры грубой, тонкой очистки, маслоотделители, угольные фильтры; класс очистки 1–5 по ISO 8573-1 |
| Ресиверы | воздухосборники объёмом 1–10 м³ для сглаживания пульсаций, создания запаса сжатого воздуха |
| Система шумоглушения | акустические кожухи вокруг компрессоров, глушители на всасывании и нагнетании; уровень шума ≤ 75 дБ(А) |
| Генераторы азота | мембранные или PSA-генераторы для производства азота из сжатого воздуха; чистота 95–99,999 % |
| Автоматика управления | шкафы с контроллерами, пускателями, защитами; автоматическое управление по давлению |
| Система охлаждения | воздушные или водяные теплообменники для охлаждения компрессоров; вентиляторы с автоматическим управлением |
| Трубопроводная обвязка | трубопроводы из стали или нержавейки; запорная арматура, обратные клапаны, предохранительные клапаны |
| Подиумы агрегатов | рамные основания под компрессоры на виброопорах; снижение передачи вибраций на каркас |
| Двери аварийные | двери с аварийным открыванием изнутри без ключа; эвакуация персонала при ЧС |
| Газоудаление | вытяжная вентиляция для удаления масляного тумана, паров; производительность 10–20 кратных воздухообменов |
| Пожарная сигнализация | дымовые извещатели, ручные извещатели, система оповещения; автоматическое отключение компрессоров |
Область применения
Буровые установки
сжатый воздух для пневмоинструмента, КИПиА, продувки скважин
Системы ППД
закачка газа в пласт для поддержания пластового давления, увеличения нефтеотдачи
Газлифтная добыча
закачка газа в скважины для подъёма нефти на поверхность
Азотные установки
производство азота для продувки трубопроводов, инертизации ёмкостей
Буровые работы
азот для бурения в условиях АВПД, глушения скважин
Этапы проектирования / строительства
Получаем техзадание
производительность, давление, чистота азота (если требуется), условия эксплуатации; расчёт за 1–2 дня.
Проектируем
расчёт производительности, подбор компрессоров, осушителей, генераторов азота; схемы обвязки, автоматики; 20–35 дней.
Изготавливаем контейнер
утепление сэндвич-панелями 80–120 мм, установка дверей, вентиляции, шумоизоляции; 30–50 дней.
Комплектуем оборудование
компрессоры, осушители, фильтры, генераторы азота, ресиверы, автоматика, системы безопасности.
Монтируем на заводе
установка компрессоров на подиумы, монтаж обвязки, автоматики, шумоглушения; 35–60 дней.
Испытания на заводе
испытание компрессоров, настройка автоматики, проверка систем безопасности, измерение уровня шума; протоколы.
Доставляем
на буровую площадку или месторождение автотранспортом; контейнер в собранном виде.
Монтируем на объекте
установка на фундамент, подключение к воздухопроводам, газопроводам, электроснабжению; 5–15 дней.
Пусконаладка
настройка компрессоров, автоматики, проверка параметров воздуха/азота, испытания под нагрузкой; 3–7 дней.
Сдаём «под ключ»
передача паспортов оборудования, инструкций по эксплуатации, протоколов испытаний.
