Металлокаркасы технологических зданий
.jpg)
от 100 000 руб.

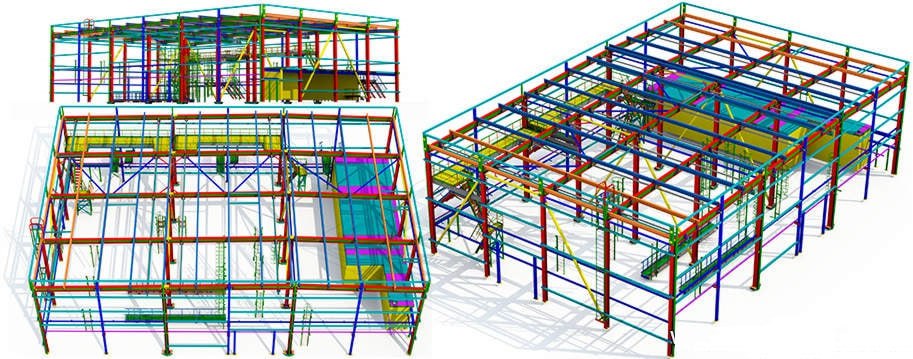

Металлокаркасы технологических зданий — стальные несущие конструкции для производственных цехов, складов, ангаров, логистических терминалов с расчётами, чертежами КМ/КМД и серийными узлами. СЗСМ проектирует и изготавливает металлокаркасы площадью от 500 до 20 000 м² с контролем НК и полной исполнительной документацией за 30–90 дней.
Типы металлокаркасов
Дополнительные опции
| Опция | Описание |
| Колонны усиленные | Колонны с увеличенным сечением для подкрановых путей; расчёт на вертикальные и горизонтальные нагрузки от кранов. |
| Ригели переменного сечения | Ригели с увеличенной высотой в опорных зонах; экономия металла до 15 %. |
| Фермы с параллельными поясами | Для кровель с малым уклоном 1–3°; упрощённый монтаж кровельных панелей. |
| Связи крестовые | Связи в виде креста из уголков; повышенная жёсткость каркаса при сейсмических нагрузках. |
| Закладные для сэндвич-панелей | Специальные профили для крепления панелей к колоннам и прогонам; скрытый крепёж. |
| Болтовые комплекты | Полные комплекты высокопрочного крепежа с маркировкой по узлам; исключают ошибки монтажа. |
| Антикоррозионная защита | Грунт-эмаль в 2–3 слоя или горячее цинкование; срок службы до 50 лет. |
Преимущества металлокаркасов от СЗСМ
Особенности проектирования и изготовления
| Параметр | Описание |
| Расчёты каркаса | Выполняются в SCAD и Лира-САПР; учитываются все виды нагрузок согласно СП 20.13330. |
| Снеговые нагрузки | До 320 кг/м² для VI–VII снеговых районов; стропильные фермы с запасом прочности 15–20 %. |
| Ветровые нагрузки | До 100 кг/м² для открытых площадок и прибрежных зон; расчёт аэродинамических коэффициентов по СП 20.13330. |
| Серийные узлы | Разработаны для типовых схем каркасов; болтовые соединения на высокопрочных болтах М20–М30. |
| Контроль НК сварных швов | Подкрановые балки, узлы ферм и базы колонн контролируются на 100 %; остальные швы — выборочно 10–25 %. |
| Маркировка элементов | Краской по трафарету с указанием марки, массы и места установки; ускоряет монтаж на 20–30 %. |
| Закладные детали | Изготавливаются с анкерными болтами М24–М48; расчёт на вырывающие и срезающие нагрузки. |
| Болтовые комплекты | Комплектуются с запасом 5 % на потери; каждый узел упаковывается отдельно с биркой. |
| Антикоррозионная защита | Грунт-эмаль наносится в 2 слоя общей толщиной 120–150 мкм; горячее цинкование — по запросу. |
| Геометрия каркаса | Контролируется геодезической съёмкой; отклонения колонн от вертикали ≤ 10 мм, ферм от горизонтали ≤ L/500. |
| Температурные швы | В многопролётных каркасах предусматриваются через 60–80 м; компенсируют температурные расширения. |
| Межэтажные перекрытия | В многоэтажных каркасах из профлиста с бетоном или сборных плит; нагрузка 400–600 кг/м². |
| Подкрановые балки | Интегрируются в каркас на этапе проектирования; колонны усиливаются под вертикальные и горизонтальные нагрузки от кранов. |
| Фахверковые колонны | Устанавливаются в торцах здания с шагом 3–6 м; обеспечивают крепление стеновых панелей без провисания. |
| Связи жёсткости | Размещаются в каждом четвёртом шаге колонн; вертикальные по колоннам, горизонтальные по фермам и ригелям. |
| Исполнительная документация | Включает паспорта конструкций, протоколы НК, геодезические съёмки и сертификаты на металл и электроды. |
Требуется металлокаркас для технологического здания?
Характеристики
| Параметр | Описание |
|---|---|
| Площадь зданий | От 500 до 20 000 м² |
| Пролёт | 18–36 м (оптимально 24–30 м) |
| Высота до низа ферм | 6–18 м |
| Шаг колонн | 6–12 м |
| Материал | Сталь 09Г2С, С345, С375 |
| Снеговая нагрузка | До 320 кг/м² (I–VII районы) |
| Ветровая нагрузка | До 100 кг/м² (I–VII районы) |
| Контроль качества | НК сварных швов (УЗК, РК) по ГОСТ 23479 |
| Скорость изготовления | Каркас 2 000 м² — 40–70 дней |
Состав / Комплектация
| Колонны | из двутавра, составного сечения или трубы; высота 6–18 м, базы колонн с анкерными группами |
| Ригели | балки из двутавра или составного сечения для рамных каркасов; пролёты до 30 м, жёсткое соединение с колоннами |
| Фермы стропильные | фермы из уголков, швеллеров или труб; пролёты 24–36 м, высота фермы 1/8–1/10 пролёта |
| Прогоны | балки из швеллера или Z-профиля для крепления кровельных панелей; шаг 1,5–3 м |
| Связи жёсткости | вертикальные и горизонтальные связи из уголков или труб; обеспечивают пространственную жёсткость каркаса |
| Подкрановые балки | балки из двутавра или коробчатого сечения для мостовых кранов; с тормозными балками |
| Фахверковые колонны | дополнительные колонны в торцах здания для крепления стеновых панелей; шаг 3–6 м |
| Закладные детали | анкерные группы, базы колонн, опорные плиты для крепления к фундаментам |
| Болтовые комплекты | высокопрочные болты М16–М48 класса 8.8–10.9 для монтажных соединений; гайки, шайбы |
Область применения
Производственные предприятия
цеха металлообработки, сборочные производства, покрасочные участки, литейные
Транспорт и логистика
склады, распределительные центры, терминалы, ангары ремонта спецтехники
Металлургия
прокатные, литейные цеха, склады металлопроката, ремонтные базы
Строительная индустрия
заводы ЖБИ, металлоконструкций, бетонные узлы, производство стройматериалов
Агропромышленный комплекс
склады техники, зернохранилища, животноводческие комплексы, теплицы
Энергетика
ремонтные базы энергооборудования, склады трансформаторов, турбин
Этапы проектирования / строительства
Получаем техзадание
площадь, высота, пролёт, наличие кранов, снеговые и ветровые нагрузки, назначение здания; расчёт за 2–3 дня.
Проектируем
статические расчёты каркаса на все виды нагрузок; чертежи КМ (конструкции металлические), КМД (конструкции металлические деталировочные); 20–40 дней.
Разрабатываем серийные узлы
типовые узлы соединений колонн, ригелей, ферм; сокращают время проектирования и изготовления.
Изготавливаем конструкции
производство колонн, ригелей, ферм, связей в цехах 3 500 м²; контроль НК сварных швов по ГОСТ 23479; 40–80 дней.
Контроль качества
ультразвуковой контроль (УЗК) или радиографический контроль (РК) сварных швов ответственных узлов; протоколы для Ростехнадзора.
Маркируем элементы
маркировка каждого элемента по чертежам КМД; упрощает монтаж, исключает ошибки на объекте.
Комплектуем
закладные детали, анкерные группы, болтовые комплекты с маркировкой по узлам; полный комплект для монтажа.
Доставляем
в Красноярск или по РФ автотранспортом, ж/д платформами; элементы длиной до 12 м, негабарит со спецразрешениями.
Монтируем на объекте
установка колонн, монтаж ригелей/ферм, связей автокраном 25–100 т; выверка геометрии; 20–60 дней.
Сдаём «под ключ»
геодезическая съёмка каркаса, исполнительная документация, паспорта конструкций, протоколы НК.
